【体温专用测试房】基本说明

产品标题:体温专用测试房

产品别名:额温测量专用房、体温测量专用房

产品型号:KB-HWF-260T

原装日本进口OYO彩色触摸控制器

RS-232C与USB界面与计算机连线

远程计算机监控和资料搜集

测试人员可随时进入测试区

具有多种安全保护装置,防火防水

【体温专用测试房】适用范围

★本设备通常由围护结构、风道系统、控制系统、室内测试架构等组成。

★在房间墙上,根据需要可设置观察窗,方便在室外观察到室内产品测试情况。

★本设备具有合理的风道循环系统,使得箱体内温度达到*高均匀性。

【体温专用测试房】性能特点

温度控制准确,精度高。由于采用了独特的风道系统设计及电控系统,能保持整个房间温度高度均匀性,大大高于同类产品。
2.可任意设定。若客户特别要求,可设计更高温度产品。
3.系统保护功能齐全,能确保安全长期稳定无故障运行。

试验室结构设计先进合理,配套产品和功能元器件具有同行的先进水平,能够适应长期、稳定、安全、可靠的生产需求。
能够满足用户为从事上述用途的加工生产要求,且使用、操作、维修方便,使用寿命长,造型美观,有良好的用户界面,使用户的操作和监测都更加简单和直观。
5.设备主要部件选用国内外知名品牌厂家的优质产品,确保整机的质量和性能

6.外形美观,施工方便,施工周期短。

【体温专用测试房】技术参数

外体积约长宽高:2.7米*4米*2.2米以实物为准

性能指标

功能要求制冷、加热,加湿、根据温度、湿度设定,室内空间达到设定温度、湿度;

测试环境条件环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下

测试方法GB/T 5170.5-1996 电工电子产品环境试验设备基本参数检定方法

▲温度可控范围-40℃～+85℃(试验使用范围-30～+80℃)

▲湿度范围:20%R.H—95%R.H

▲温度均匀度:≤±2℃,(工作区域内测试,工作区域指距四边及顶底内壁300MM的区域)

▲湿度均匀度有鼓风时≤±2.5%,(工作区域内测试,工作区域指距四边及顶底内壁300MM的区域,无鼓风时不保证湿度均匀度,且不能测量湿度。)

▲升温时间:每分钟2-3℃(非线性)

▲降温时间”每分钟0-7-1℃(非线性)

满足试验标准

1.GB/T10589-1989低温试验箱技术条件;

2.GB/T10586-1989湿热试验箱技术条件;

3.GB2423.3-93(IEC68-2-3)恒定湿热试验Ca;

4.MIL-STD810D方法502.2;

5.GB/T2423.4-93(MIL-STD810)方法507.2程序3;

6.GJB150.9-8 湿热试验;

7.GB2423.34-86、MIL-STD883C方法1004.2温湿度组合循环试验。

空气调节通道:风机、加热器、蒸发器、风门、温度传感器

试验箱门:双开门(宽1.6米高1.8米)

循环风机:离心式

控制面板

控制器显示屏、故障指示灯、累时器、超温保护设定器、总电源开关

机械室制冷机组、接排水装置、排风机

配电控制柜

总电源漏电断路器、控制器、配电板、散热风机、

加热器:镍铬合金电热丝式加热器

加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)

电源线孔及排水孔:位于试验室室体背面

电气控制系统:控制器型号

液晶触摸可编程彩色控制器

功能:自主研发适用于制冷变频技术的专用控制器。

(鉴于考虑采购方由于不同实验需求不同,不能详尽提供其他特殊实验条件要求,设备有二次开发功能;可提供PLC控制技术支持及开发服务。)

曲线记录功能:可保存设备的采样值及采样时刻的时间

附属功能:故障报警及原因、处理提示功能、故障记录、超温保护、上下限温度保护、断电保护、传感器上下风选择、试验暂停、报警输出、时间信号输出、试验结束输出、温度到达输出、定时启动及自动停止功能、自诊断功能

IBM PC兼容机,PⅡ以上CPU,128M以上内存,简体中文Windows2000或简体中文WindowsXP作系统

温湿度测量

PT100型铂金电阻

安全保护装置

试验室温度过高、过低保护(控制器内置)

试验室温度过高保护

试验室开门保护

其他

总电源相序和缺相保护继电器

漏电断路器、试样电源控制端子、外部报警输出端子

超温保护开关

循环风机热继电器、电机温度开关

压缩空气压力开关、排气阀

其他配置

电源线缆:总电源漏电断路器

五线(四芯电缆+保护接地线)电缆1条(4米长)AC380V、50Hz

三相四线+保护地线

运输:试验室为库板拼装式,分体运输(汽运)

使用条件由用户保证下列各项条件

环境条件:温度:5℃～35℃

相对湿度:≤85%

冷却方式:风冷或者水冷(具体视客户安装环境而定)

流量:7t/h

供电条件和电源:AC380V   三相四线+保护地线

电压允许波动范围:AC(380±38)V

频率允许波动范围:(50±0.5)Hz

保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电

要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关.必须是独立供本设备使用。

最大功率:35KW

对储存环境的要求设备不工作时,环境的温度应保持0℃～+45℃以内

当环境温度低于0℃时,应将设备中存留的水排放干净,

以免管道内的水结冰涨坏管道

【CPU风扇老化房】售后服务

感谢您选购本公司照明产品,本产品严格按照国家质量体系标准进行质量控制。老化房保修一年,自购买之日起一年内产品出现非人为损坏故障由本公司负责免费维修。

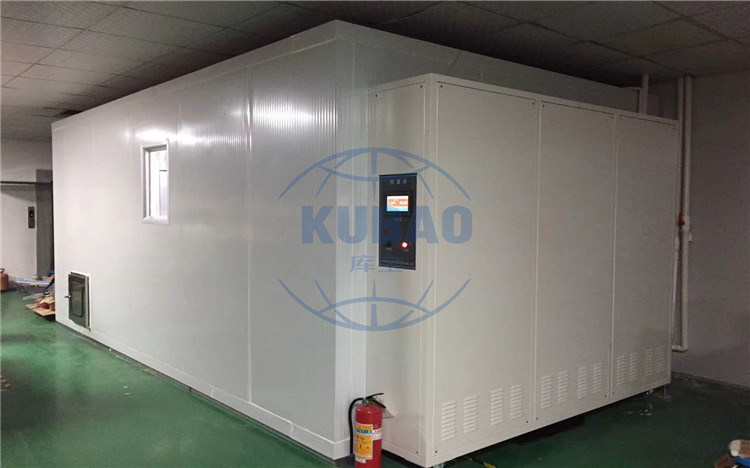

【体温专用测试房】实拍图
