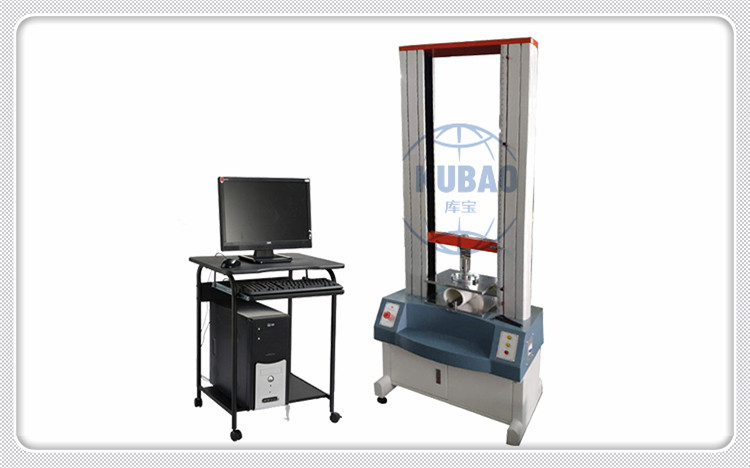

1、微机屏显式复合材料电子万能试验机产品性能特点:

微机屏幕显示复合电子万能试验机是按GBt2611-2007《试验机通用技术条件》和GBt16491-1996《电子万能试验机》制造的。本机外形美观,操作方便,性能稳定可靠。

我公司生产的电脑控制电子万能试验机,结合国外先进的控制技术、精美的外观设计和高效的传动系统,构成一台高性能主机。控制系统采用世界流行的高速pci2.2标准并行总线设计。采用BB公司的放大器、美国BB公司的高速模数转换器和CPLD构成数据采集系统的高精度负载传感器构成测量系统。软件采用国际上流行的C.NET高级语言编写。很容易升级。

试验机的专业软件可以实现屈服强度(FE)和抗拉强度(RM)等数据和指标。计算机控制系统对试验过程的控制和数据处理满足相应的金属和非金属材料国家标准的要求,试验报告多样化,如word、execel等

本机适用于各种金属的力学性能测试,非金属和复合材料。完全符合国家有关标准的要求。广泛应用于制造橡胶、航空航天、电线、机械、减震等行业。是科研机构、大专院校、工矿企业、技术监督、商检、仲裁等部门的理想试验设备。

2、 微机屏显式复合材料电子万能试验机主要技术指标:

1、最大试验力:10kN

2、准确度:5级。载荷测量范围:20n-10000n

6、力分辨率:最大试验力7的1300000

位移指示极限误差:±1%

8、以内。最小位移分辨率:0.01mm

9、光束速度调节范围:0.01～500mmmin有效拉伸间距:400mm

12、有效压缩间距:400mm

13、主机外形尺寸:420×280×1450mm

14、主机重量:100kg

15、电源:220V,50Hz,0.5KW

16、软件及用户界面:Windows操作环境下的软件及人机对话操作界面

17、试验过程、测量、显示、分析和控制均由微机完成。18.试样损坏后,活动横梁自动停止移动(或自动返回初始位置)

19、具有程控和机械

20两级限位保护。当负载超过额定值的3-5%时,自动停止

3、测控系统的功能特点:

微机屏显式复合材料电子万能试验机电路简介

全数字数据采集卡是基于PCI接口的PC机内置PCI测试卡,符合pci2.1规范。该卡可直接插入微机的任何PCI插口。通过简单的连接,可以直接连接到试验机上。实现了计算机的自动测控,实现了即插即用测试。Ad800通用测试卡集程控放大、aD转换、数字IO、计数和脉宽调制(PWM)、方波发生器(SWP)等为一体,系统结构可靠、简单,具有很好的互换性。

(2) 微机屏显式复合材料电子万能试验机技术性能

·整个系统采用数字化设计,安全、稳定、可靠、精度高

·整个系统无可调装置,数字调零,测控参数自动校准

·系统集成了CPLD计算装置,与高速运算能力和数字信号的实时处理

·系统采用pci2.1总线标准,易于扩展和升级,可实现“即插即用”

,集成精密仪表程控放大器、自动移位和自动零位检测。

4、微机屏显式复合材料电子万能试验机软件简介:

(1)软件主界面

“102。摩根大通”

(2) 微机屏显式复合材料电子万能试验机软件概述

基于windows操作平台,操作简单,功能强大,人机对话结构。采用标准Windows XP风格,操作简单易学

软件采用模块化设计。建立了不同的测试类型,测试控制和数据分析有独立的模块,与主程序分离。可用于多种测试控制和数据处理。

测试数据的数量可以由用户自行添加,新的测试记录由模板创建,方便快捷。

自动完成测试过程,判断破损类型,自动记录和保存测试数据。所有测试数据均以国际通用的XML格式保存

高效的测试数据管理功能,可实现多种方式快速查询、加载和删除测试数据

测试端系统能自动分析和统计测试结果,分析模式可由用户设置

灵活的报表编辑功能,为用户提供了一个专门的报表编辑工具,用于图形排版,简单易学,可以方便地打印测试曲线,相关图片和文字

用户可以根据需要删除测试数据

用户可以根据需要更改分析方法,数据可以根据自己的需要修改修约方法

专用数据库管理库模块

记录强制时间,变形时间和位移时间同时测试曲线,可随时切换观察,任意放大缩小,水平或垂直移动,实时高速采样

提供多个报表打印界面,用户可根据需要编辑任意格式的报表

测试数据采用标准数据库管理模式。自动保存所有测试数据和曲线。测试过程中实时显示测试曲线。试验结束后,该操作窗口将显示试件的试验数据、曲线和试样信息。

(3) 一些软件集成的国家标准或测试方法

目前控制软件已经集成了100多种金属和非金属国家标准或测试方法,可以满足客户在各个方面的测试需求。测试报告方法可根据客户需求随时定制和更新,给客户带来极大的方便。

(4) 数据查询窗口

可用于历史测试数据的数据库查询,通过输入一定的条件可以立即找到测试数据。

(5) 自动校准窗口

力值和变形可以自动校准。调试完成后,如果用户觉得指示值不正确或测控参数发生变化,只需点击自动校准按钮,系统参数将返回调试状态。

(6) 系统调零采用数字设计

两个采集通道可通过鼠标操作调零。一般来说,系统只需要调零一次。在正常使用情况下,系统会自动回到实际零点。

(7) 批量数据处理与批报告打印窗口

可汇总分析一批同类试件,比较测控数据并计算平均值,可批量汇总打印试件。我们可以为客户定制特殊的测试报告。这些只是许多形式的代表。测试报告还可根据用户要求进行编辑和打印,并具有相应的处理软件(批处理、控制程序员、maxdoc报表处理器、maxxls报表处理器等)
