万能材料试验机

电液式万能材料试验机

来源:本站作者:admin时间:2020-10-23

一、电液式万能材料试验机产品用途;
       1、 通用型非金属材料力学性能测试仪:可分析非金属复合材料的力学性能。广泛应用于航空航天、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高校、科研院所、技术监督、质检站等部门。

WDS数显电子万能试验机根据GBISOASTMJISDIN标准选择不同的附件,可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、穿孔、爆裂和各种高低温试验。它还可以测试材料的屈服强度、拉伸(压缩和弯曲)强度、延伸率、非比例强度、弹性模量等参数。

2。主机结构

WDS数显电子万能试验机采用双空间结构,上空间拉伸,下空间压缩弯曲。主体由四根立柱、上梁、中梁和工作台组成。调速系统安装在工作台下部。伺服电机调速精度高、范围广、性能稳定,通过同步齿带减速系统带动滚珠丝杠副旋转,滚珠丝杠副带动中横梁带动拉伸附件(或压弯附件)上下移动样品上下装卸。该结构具有刚度高、效率高、传动平稳等优点。

3。电液式万能材料试验机综合测试平台

WDS数显电子万能试验机以单片机为硬件平台,数据采集和处理准确实时,测控界面柔和、直观、清晰明了,操作方便。

4。试验力测量:采用高精度轮辐式载荷传感器和高性能测量放大系统,保证试验力的高分辨率。可根据用户要求配置多个传感器,实现大范围试验力的测量。

5。电液式万能材料试验机移测量:

WDS数显电子万能试验机采用2000pR高精度光电编码器和精密丝杠同轴线旋转。功率控制系统采用全数字伺服控制器,控制高性能伺服电机驱动同步齿形带,驱动两对高精度、无间隙的精密丝杠。它具有负载稳定、低速性能好、无间隙、传动效率高、噪声低、传动平稳等特点。

VI.变形测量系统

可根据试验标准

7的要求选择大变形测量系统

7。保护装置

根据不同的试验,可调整限位保护开关的位置,有效防止夹具碰撞。具有过载、过流、漏电保护功能。
二、技术参数;

1、荷载-位移曲线;荷载和时间曲线;弹性模量(可选)、屈服强度曲线;位移和时间曲线;应力和应变曲线。

2、根据各国对试件的要求,编辑相应的试验规范,填写试验材料,编辑试验方法,可供将来试验选用。

3、自动保存实验结果,编辑成报表并打印出来。有一个公式编辑功能,可以停止比较多个测试曲线。

4、它可以设置小数位数、物理单位和密码维护。

5、自动复位:当计算机接收到开始实验的指令时,测量系统自动复位;

6、自动回车:实验自动识别,活动梁高速自动返回初始位置;

7、自动存档:实验材料和实验条件自动保存,避免因突然停电忘记存储盘而造成的资料丢失;

8、微机完成显示和分析;

9、显示方式:数据和曲线随实验过程动态显示;

10、构造与再现:实验结果可自由存取,数据曲线可再次分析;

11、曲线遍历:实验完成后,用鼠标逐点找出实验曲线的力值和变形数据,方便获得各种数据的实验数据;

12、结果比较:可以叠加、复制、放大多条实验特性曲线并以不同颜色呈现,用于一组样品的分析比较;

13。曲线选择:可根据需要选择应力-应变、力-时间、强度-时间等曲线停止显示和打印;

14。批量实验:一次设置相同的参数即可完成一批样品的实验;

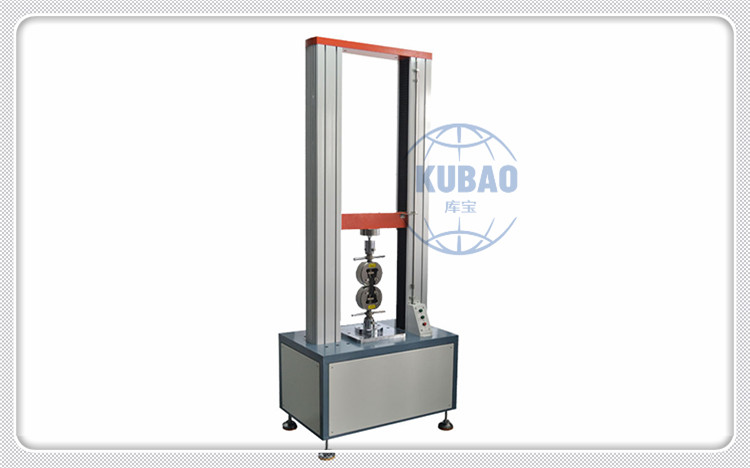

电液式万能材料机参考图

、
