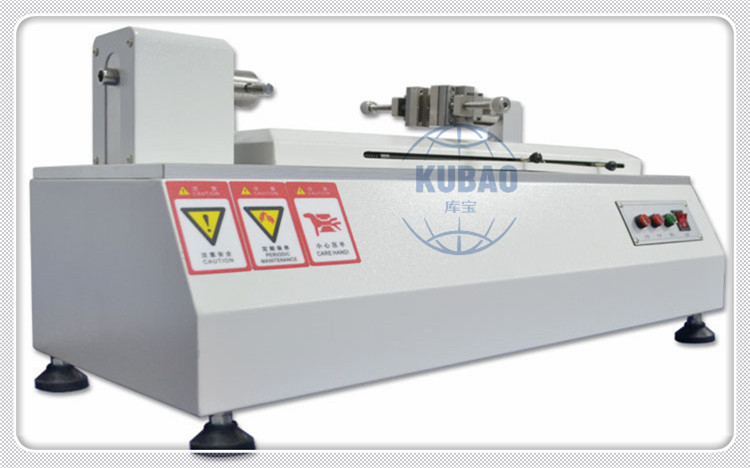

连接件卧式拉力试验机主要用于煤矿窄轨车辆连接件的拉伸试验和残余变形测量,包括单环链、双环链、三环链、多环链、万向链、连接销等。,完全满足mt244.1-2005《煤矿窄轨车辆连接器连接链》和mt244.2-2005《煤矿窄轨车辆连接器连接螺栓》的标准要求,也可用于其它连接器和部件的拉伸试验和变形测量。是煤矿企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检测设备。
连接件卧式拉力试验机推拉规:一般标准配置为数显推挽仪hf-500。(也可配置指针式推拉规nk-500,价格不同)数显推拉规
型号:hf-500。量程:500N(kg,N,IB单位可自动转换)。分辨率:0.01N,准确度:±0.5%。输出接口:RS 232?九孔插座。电源:充电电源:220VAC;电池连续工作时间:6-8小时。稳定性:温度漂移:0.2uv℃(0-60℃);零漂:≤0.1%8hFs。校准范围:满刻度校准。环境温度:0~+60℃。环境湿度:≤80%。允许过载:150%。供电方式:5个电池组220V交流充电4-6小时。
连接件卧式拉力试验机左夹头的安装方法:用M4内六角扳手将附件袋中的4颗M4×10内六角头螺钉通过左夹具安装板上的四个调整孔拧入机器底板上的四个M4螺纹孔,然后进行安装机器底板上的左夹钳。
连接件卧式拉力试验机右卡箍的安装方法:先将测功机测力杆附件中的M6螺母拧入测功机测力杆上,再将右卡箍拧到测功机测力杆上,调整M6螺母使右卡箍连接牢固
1。将各线束端子一端的导线部分放入左卡箍的夹持口中,转动手柄夹紧导线部分(线束端子已被压下)。
2。将线束端子的另一端放入右夹钳的夹持开口中,转动手柄以保持线束端子的一端卡在中间。
3。用M4六角扳手,将左夹具的中心与右夹具的中心对齐。
4。如果您使用HF系列(数字推拉表)推拉计时,请打开电源,等待LCD显示为零。
5。如果安装了NK系列(指针式推拉规)的推拉正时,按下开关按钮一次,使手指回到零位。
6。转动机身手柄,使左夹钳向左移动,右夹钳可夹住端子。
大型卧式拉力试验机的日常维护保养:
1。请不要超载。仪器的额定负载为500N.
2。注意日常维护保养,保持仪器各部位清洁。
3。机器发生故障时,请厂家或销售点及时处理(不得擅自拆卸或修理)。
