屏显电子万能试验机设备概述;

屏显电子万能试验机是电子技术与机械传动相结合的新型材料试验机。它具有宽而准确的加载速度和测力范围,对载荷、变形和位移有较高的测量和控制能力,还可用于等速加载、等速变形和等速位移的自动控制试验,具有低周反复加载、变形等功能循环和置换循环。

该系列机床结构单一,试验空间在下部空间,主要适用于试验载荷小于10kN的金属和非金属材料的试验。它具有应力、应变、位移三种闭环控制模式,可计算最大力、抗拉强度、弯曲强度、抗压强度、弹性模量、断裂伸长率、屈服强度等参数。根据GB、ISO、JIS、ASTM、DIN等国际标准,进行试验并提供试验数据。

屏显电子万能试验机主要功能;
        用于各种金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂试验,以及部分产品的特殊试验。

屏显电子万能试验机主要特点;

1:采用高速DSP平台,其集成度高、控制能力强、数据处理能力强、可靠性高,是其他处理器测试机无法比拟的。

2: 采用基于神经元自适应PID算法的全数字三闭环(力、变形、位移)控制系统,实现力、变形、位移的全数字三闭环控制。控制回路可自动切换,在不同模式间切换时,可实现平稳无冲击过渡。

3: 它能控制和保持试验力、变形和位移。

4: 在线辨识闭环控制参数。

5: 高精度24位高分辨率数据采集系统可扩展到8路AD采集。

6: USB1.1通信,通信速率12MBs,全速模式,批量传输模式。

7: 系统板采用独特的4层PCB抗干扰布线方式,抗干扰能力强。

8: 除电源接口外,其他接口均为标准USB接口、即插即用接口,可实现热插拔功能。接口特性可通过软件在线设置。使各界面布局整齐合理,插件使用方便。

9: 整个控制系统性价比高,可靠性高。

10: 整个试验过程由微机控制,实时动态显示载荷值、位移值、变形值、试验速度和试验曲线。

11: 利用微机对数据进行处理和分析,可以自动保存试验结果。试验结束后,可再次调用试验曲线,通过曲线遍历再现试验过程,或进行曲线比较和曲线放大。

12: 基于Windows平台的中文测试软件具有强大的数据和图形处理功能,能够即时打印出完整的测试报告和测试曲线。

13: 具有完善的限位保护、过载保护、急停等安全保护功能。

CMT6000系列台式微机控制电子万能试验机

符合标准

GBt16491-2008电子万能试验机

应用行业

计量与质量检验;橡胶塑料;冶金钢铁;机械制造;电子电器;汽车生产;纺织化纤;电线电缆;包装材料和食品;仪器仪表;医疗设备;民用核能;民航;高等院校;科研实验室;商检仲裁、技术监督部门;建筑材料和陶瓷;石油化工;它是一个工业。

原配置

1套拉伸夹具;1套弯曲夹具;1套压缩夹具

可扩展配置

电子引伸计;大变形(旋转或固定);大变形(旋转或固定);高低温箱,根据客户提供的试验标准或试样,或特殊设计的夹具和附件,单独计算费用。

屏显电子万能试验机技术参数;

试验机等级:0.5等级1

试验力测量范围:0.2%~100%FS(0.5级)0.4%~100%FS(1级)

试验力示值的相对误差在±0.5%(0.5级)±1.0%(1级)

试验分辨率为150000FS

变形测量范围为0.2~100%FS变形指示在±0.50%范围内

变形分辨率为150000fs

大变形测量范围:10-800mm

大变形指示值的相对误差在±0.50%以内

大变形分辨率为0.008mm

梁位移指示的相对误差在±0.50%位移范围内分辨率为0.05μM

控制参数:力控制率调节范围:0.005~5%FSS

力控制率的相对误差在设定值的±1%以内

变形率调节的范围为0.02~5%FSS

当速度小于0.05%FS时,相对变形控制率是相对的,在设定值的±2%范围内;当速度大于或等于0.05%FS时,在设定值的±0.5%范围内

光束速度的调整范围为0.001~500mmmin

当速度小于0.01mmmin时,光束速度的相对误差在设定值的±1.0%范围内;当速度大于或等于0.01mmmin时,在设定值的±0.2%范围内。

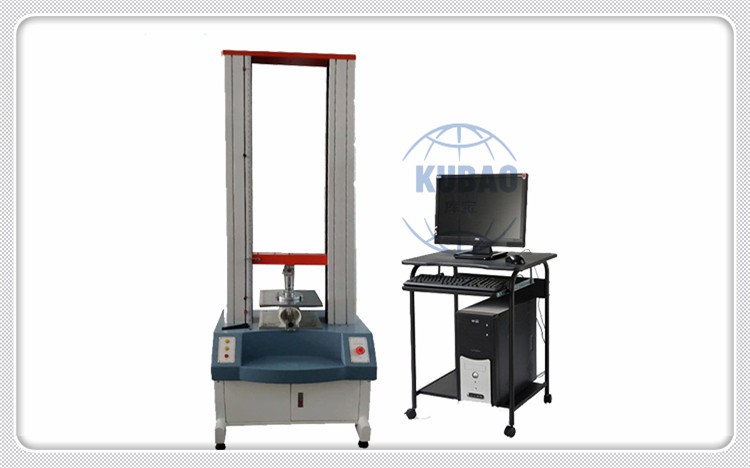

屏显电子万能试验机外观图
