电子万能试验机

大门式微机控制电子万能试验机

来源:本站作者:admin时间:2020-10-24

大门式微机控制电子万能试验机设备概述;

大门式微机控制电子万能试验机是电子技术与机械传动相结合的新型材料试验机。加载速度和测量范围宽而准确,对载荷、变形和位移有较高的测量和控制,精度和灵敏度也可用于恒速加载、等速变形和等速位移的自动控制试验,具有低周反复荷载循环、变形循环和位移循环的功能。

可用于双压室和低压室的试验。

大门式微机控制电子万能试验机主要功能;

用于各种金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂试验,以及部分产品的特殊试验。

Cmt5000门式微机控制电子万能试验机(20t-30t)

大门式微机控制电子万能试验机主要特点;

1:采用高速DSP平台,集成度高,控制能力强,数据处理能力强,可靠性高,是其它处理器无法比拟的。

2: 采用基于神经元自适应PID算法的全数字三闭环(力、变形、位移)控制系统,实现力、变形、位移的全数字三闭环控制。控制回路可自动切换,在不同模式间切换时,可实现平稳无冲击过渡。

3: 它能控制和保持试验力、变形和位移。

4: 在线辨识闭环控制参数。

5: 高精度24位高分辨率数据采集系统可扩展到8路AD采集。

6: USB1.1通信,通信速率12MBs,全速模式,批量传输模式。

7: 系统板采用独特的4层PCB抗干扰布线方式,抗干扰能力强。

8: 除电源接口外,其他接口均为标准USB接口、即插即用接口,可实现热插拔功能。接口特性可通过软件在线设置。使各界面布局整齐合理,插件使用方便。

9: 整个控制系统性价比高,可靠性高。

10: 整个试验过程由微机控制,实时动态显示载荷值、位移值、变形值、试验速度和试验曲线。

11: 利用微机对数据进行处理和分析,可以自动保存试验结果。试验结束后,可再次调用试验曲线,通过曲线遍历再现试验过程,或进行曲线比较和曲线放大。

12: 基于Windows平台的中文测试软件具有强大的数据和图形处理功能,能够即时打印出完整的测试报告和测试曲线。

13: 具有完善的限位保护、过载保护、急停等安全保护功能。

符合标准GBt16491-2008电子万能试验机

cmt5000门式计算机控制电子万能试验机(20t-30t)

应用行业

计量与质量检验;橡胶塑料;冶金钢铁;机械制造;电子电器;汽车生产;纺织化纤;电线电缆;包装材料及食品;仪器仪表;医疗设备;民用核能;民航;大专院校;科研实验室;商检仲裁、技术监督部门;建材、陶瓷;石油化工;其他工业。

原配置

1套拉伸夹具;1套弯曲夹具;1套压缩夹具

可扩展配置

电子引伸计;大变形(旋转或固定式);高低温箱;高温炉;T型工作台。可根据客户提供的试验标准或试样选择夹具或专门设计的工装夹具及附件,费用另行计算。

大门式微机控制电子万能试验机技术参数;

最大试验力

200kn、300KN

试验机水平

0.5级1级

试验力测量范围

0.2%~100%FS(0.5级)0.4%~100%FS(1级)

试验力示值相对误差

±0.5%(0.5级)±1.0%(1级)

试验力分辨率

150000fs

变形测量范围

0.2~100%FS

变形指示值的相对误差

控制在±0.005 mm相对位移值控制在±0.005 mm相对位移值控制在±0.005 mm相对位移值控制在±0.005 mm相对位移值控制在±0.005 mm相对位移值为控制在±0.005 mm相对位移值控制在±0.005 mm相对位移控制在±0.005 mm相对位移控制在±0.005%速率相对误差

当速度小于0.05%FS时,在设定值的±2%范围内;

当速度大于或等于0.05%FS时,在设定值的±0.5%范围内

光束速度的调节范围

0.001~250mmmin

横梁速度的相对误差

当速度小于0.01mmmin时,在设定值的±1.0%范围内;

当速度为mm时,速度大于或等于0.01min,在设定值的±0.2%范围内;

恒力、恒变形、恒位移控制范围

0.5%~100%FS

恒力、恒变形、恒位移控制精度

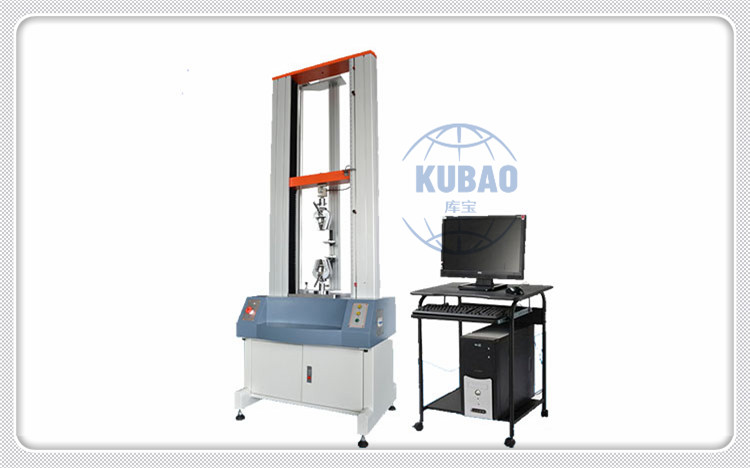

大门式微机控制电子万能试验机外观图
