拉力机电子万能试验机

来源:本站作者:admin时间:2020-10-24

拉力机电子万能试验机设备概述;

?微机控制电子拉力试验机是电子技术与机械传动相结合的新型材料试验机。其加载速度和测力范围宽而准确,对载荷、变形和位移的测量和控制具有较高的精度和灵敏度。它还可以实现恒速加载、等速变形和等速位移的自动控制试验,具有循环加载、变形循环和位移循环的功能。

该系列模型主要适用于试验载荷小于5kn的非金属材料试验。

拉力机电子万能试验机设备主要功能;

用于各种非金属材料的拉伸、剥离、撕裂试验,以及部分产品的特殊试验。

拉力机电子万能试验机设备主要特点;

1:采用高速DSP平台,其集成度高、控制能力强、数据处理能力强、可靠性高,是其他处理器测试机无法比拟的。

2: 采用基于神经元自适应PID算法的全数字闭环(力、变形、位移)控制系统,实现力、位移的全数字闭环控制。控制回路能自动切换,在不同模式间切换时实现平滑过渡,无冲击。

3: 试验力和位移可以控制和保持。

4: 在线辨识闭环控制参数。

5: 高精度24位高分辨率数据采集系统可扩展到8路AD采集。

6: USB1.1通信,通信速率12MBs,全速模式,批量传输模式。

7: 系统板采用独特的4层PCB抗干扰布线方式,抗干扰能力强。

8: 除电源接口外,其他接口均为标准USB接口、即插即用接口,可实现热插拔功能。接口特性可通过软件在线设置。使各界面布局整齐合理,插件使用方便。

9: 整个控制系统性价比高,可靠性高。

10: 整个试验过程由微机控制,实时动态显示载荷值、位移值、变形值、试验速度和试验曲线。

11: 利用微机对数据进行处理和分析,可以自动保存试验结果。试验结束后,可再次调用试验曲线,通过曲线遍历再现试验过程,或进行曲线比较和曲线放大。

12: 基于Windows平台的中文测试软件具有强大的数据和图形处理功能,能够即时打印出完整的测试报告和测试曲线。

13: 具有完善的限位保护、过载保护、急停等安全保护功能。

符合GBT电子万能试验机16491-2008

应用行业

计量与质量检验;橡胶塑料;冶金钢铁;机械制造;电子电器;汽车生产;纺织化纤;电线电缆;包装材料及食品;仪器仪表;医疗设备;民用核能;民航;大专院校;科研实验院;商检仲裁、技术监督部门;建材陶瓷;石油化工;其他行业。

原配置

1套拉伸夹具

可扩展配置

大变形(旋转或固定),可根据客户提供的试验标准或试样选择夹具或特殊设计的夹具和附件,费用另行计算。

拉力机电子万能试验机设备技术参数;

试验机水平

0.5级

试验力测量范围

0.2%~100%FS

试验力示值相对误差

±0.5%

试验力分辨率

1500000fs

大变形测量范围

10-800mm

变形指示相对误差大

控制参数

力控制率调节范围

范围

0.5%~100%FS

恒力、恒变形、恒位移控制精度

当设定值≥10%FS时,在设定值的±0.1%范围内;

当设定值小于10%FS时,在设定值的±1%范围内;

其他

横梁最大行程

790mm930mm(高240mm)1280mm(490mm高)

主机尺寸

570mm×430mm×1400mm1650mm(高240mm)1530mm(高490mm)

电源

220±10%;400W

150kg左右

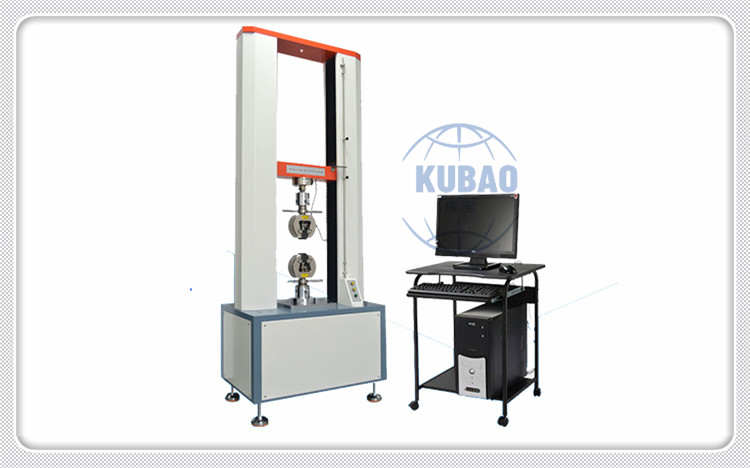

拉力机电子万能试验机外观图
