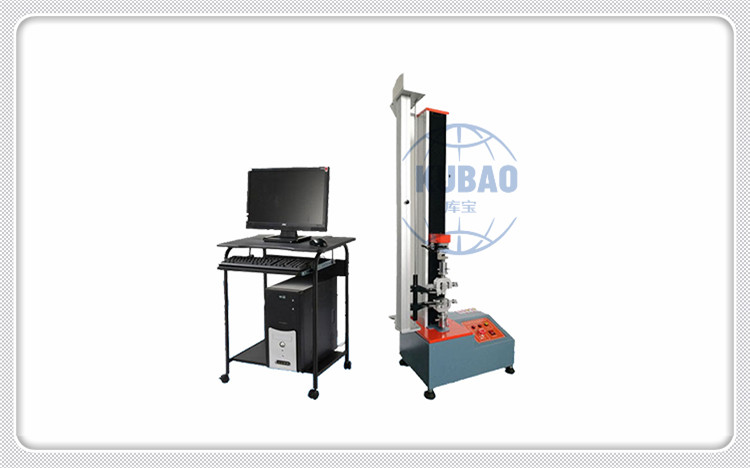

东莞库宝公司生产的200N数显式电子万能拉力试验机(单柱)适用于航空航天、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业和高校,科研机构、技术监督、质检站等部门。如果您有任何需要或疑问,欢迎随时致电我们。我们将有专业技术人员竭诚为您服务。

1、 产品详细信息:
           200N数显电子万能拉伸试验机(单柱)可按GBISOASTMJISdin等标准选用。可用于拉伸、压缩、弯曲、剥离、剪切、撕裂、穿孔、爆裂及各种高低温试验。它可以检测材料的屈服强度、拉伸(压缩和弯曲)强度、延伸率、非比例强度和弹性模量等。

2、 200N数显式电子万能拉力试验机主机功能结构:

机器采用单臂结构。主体部分由立柱、上梁、中横梁和工作台组成。调速系统安装在工作台下部。伺服电机调速精度高、范围广、性能稳定,通过同步齿带减速系统带动滚珠丝杠副旋转,滚珠丝杠副带动中间横梁,带动拉伸附件刀具(或压缩或弯曲附件)上下移动,实现样品的装卸。该结构具有刚度高、效率高、传动平稳等优点。

1。综合测试平台

微机硬件平台,数据采集与处理准确实时,测控界面温和,直观,层次分明,操作简单等

2。试验力测量

载荷测量:选用高精度轮辐式载荷传感器和高性能测量放大系统,保证试验力的高分辨率。可根据用户要求配置多个传感器,实现大范围试验力的测量。

3。位移测量

采用2000pR高精度光电编码器和精密丝杠同轴旋转,通过数字电路实现测量位置功率控制系统

采用全数字伺服控制器控制高性能伺服电机驱动同步齿带,并驱动两对高精度无缝精密丝杠,具有负载稳定、低速性能好、无间隙间隙、传动效率高、噪音低、传动平稳等特点。

4。变形测量系统

大变形测量系统可根据试验标准的要求

5选择。保护装置

根据不同的试验,可调整限位保护开关的位置,最有效地防止夹具碰撞。具有过载、过流、漏电保护功能。

3、200N数显式电子万能拉力试验机技术参数:

产品名称

液压显示电子万能试验机

结构形式

单臂结构

最大试验力(n)

200

试验力等级

1

试验力测量范围

0.2%--100%FS

试验力示值相对误差

≤±1%

力分辨率

50000

位移测量装置

光电编码器

位移指示值相对误差

位移分辨率(电脑万能拉力机mm)

0.01

位移速率调整范围(mmmin电脑万能拉力机)

1-500无级调速

安全保护装置

机械限位保护和软件过载保护

有效拉伸空间(mm)

700~1000

拉伸夹具

根据材料选择

主机外形尺寸(mm)

420×280×1580

主电源

0.3kwac220v±10%

主机重量(kg)

150

IV.工作环境要求在10°-35℃的室温范围内进行严格的气味测试,测试温度应为:23℃±5℃;

2。相对湿度不大于80%;

3。它应该正确地安装在稳定的基础上;  4。在无振动、无腐蚀性介质、无强烈电干扰的清洁环境中,电源电压波动范围不应超过额定电压的电脑万能拉力机10%。
