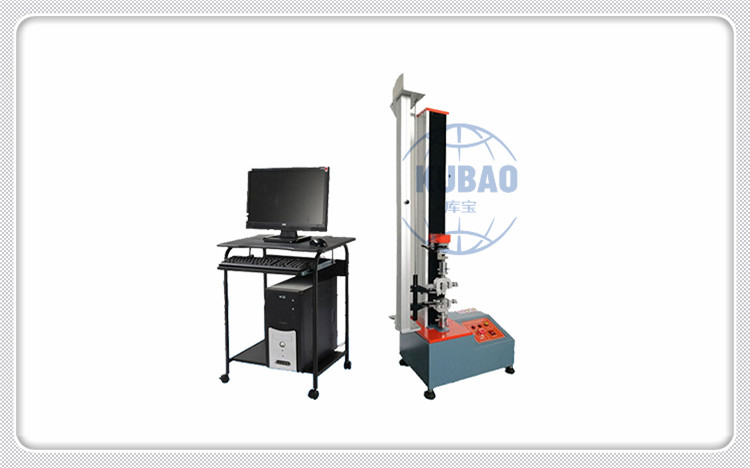

东莞库宝单臂200kg液晶电子万能试验机应用于航空航天、石油化工、机械制金属万能拉力试验机造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高校、科研机构、技术监督、质量监督检验站等部门。如果您有任何需要或疑问,欢迎随时致电我们。

1、 产品说明:数显电子万能拉伸试验机(单柱)可根据GBISOASTMJISdin等标准选用。可用于拉伸、压缩、弯曲、剥离、剪切、撕裂、穿孔、爆裂及各种高低温试验。可检测屈服强度、拉伸(压缩和弯曲)强度、延伸率、非比例强度、弹性模量等参数。

2、 主机功能结构:

机器采用单臂结构。主体部分由立柱、上梁、中横梁和工作台组成。调速系统安装在工作台下部。伺服电机调速精度高、范围广、性能稳定,通过同步齿带减速系统带动滚珠丝杠副旋转,滚珠丝杠副带动中间横梁,带动拉伸附件刀具(或压缩或弯曲附件)上下移动,实现样品的装卸。该结构具有刚度高、效率高、传动平稳等优点。

1。综合测试平台

微机硬件平台,数据采集与处理准确实时,测控界面温和,直观,层次分明,操作简单等

2。试验力测量

载荷测量:选用高精度轮辐式载荷传感器和高性能测量放大系统,保证试验力的高分辨率。可根据用户要求配置多个传感器,实现大范围试验力的测量。

3。金属万能拉力试验机位移测量

采用2000pR高精度光电编码器和精密丝杠同轴旋转,通过数字电路实现测量位置功率控制系统

采用全数字伺服控制器控制高性能伺服电机驱动同步齿带,并驱动两对高精度无缝精密丝杠,具有负载稳定、低速性能好、无间隙间隙、传动效率高、噪音低、传动平稳等特点。

4。变金属万能拉力试验机形测量系统

大变形测量系统可根据试验标准的要求

5选择。保护装置

根据不同的试验,可调整限位保护开关的位置,最有效地防止夹具碰撞。具有过载、过流、漏电保护功能。

3、 技术参数:

产品名称

液压显示电子万能试验机

试验力等级

等级1

光电编码器

位移指示相对误差

位移分辨率(mm)

0.01

位移率调节范围(mmmin)

1-500无级调速

安全保护装置

机械限位保护和软件过载保护

有效拉伸空间(mm)

700~1000

拉伸夹具

根据材料选择

主机外形尺寸(mm)

420×280×1580

主机电源

0.3kwac220v±10%

主机重量(kg)

150
